Pumpensteuerung
MAR v.3
Die MAR v.3 ist die flexible Pumpensteuerung für Druckerhöhungsanlagen, Brunnenanlagen, Prozesswasser und Wasserversorgungssysteme mit bis zu drei Pumpen. Mit SD-Datenlogger, farbiger Klartextanzeige, automatischem Mehrpumpenbetrieb und optionaler Kommunikation.
Warum MAR v.3?
Die MAR v.3 verbindet die einfache Bedienung einer Standardsteuerung mit leistungsfähigen Funktionen für kleine und mittlere Mehrpumpenanlagen.
Für kleine und mittlere Pumpenanlagen entwickelt
Die MAR v.3 eignet sich für typische Anwendungen der Wassertechnik, bei denen mehrere Pumpen zuverlässig, energieeffizient und überwacht betrieben werden sollen.
Flexible Regelungsarten für unterschiedliche Anwendungen
Die MAR v.3 wird werksseitig passend zur Anwendung parametriert und unterstützt sowohl kontinuierliche Regelungsarten als auch umfangreiche Überwachungsfunktionen.
✓ Niveauregelung
✓ Temperaturregelung
✓ Mengenregelung
✓ Strömungsregelung
✓ Vakuumregelung
✓ Wechselbetrieb
✓ Grundlastbetrieb
✓ Spitzenlastbetrieb
✓ Reservebetrieb
✓ automatische Störumschaltung
✓ Drucküberwachung
✓ Sensorüberwachung
✓ Leckageüberwachung
✓ Laufzeitüberwachung
✓ Fehlerspeicher mit Zeitstempel
Standardsteuerung mit professioneller Ausstattung

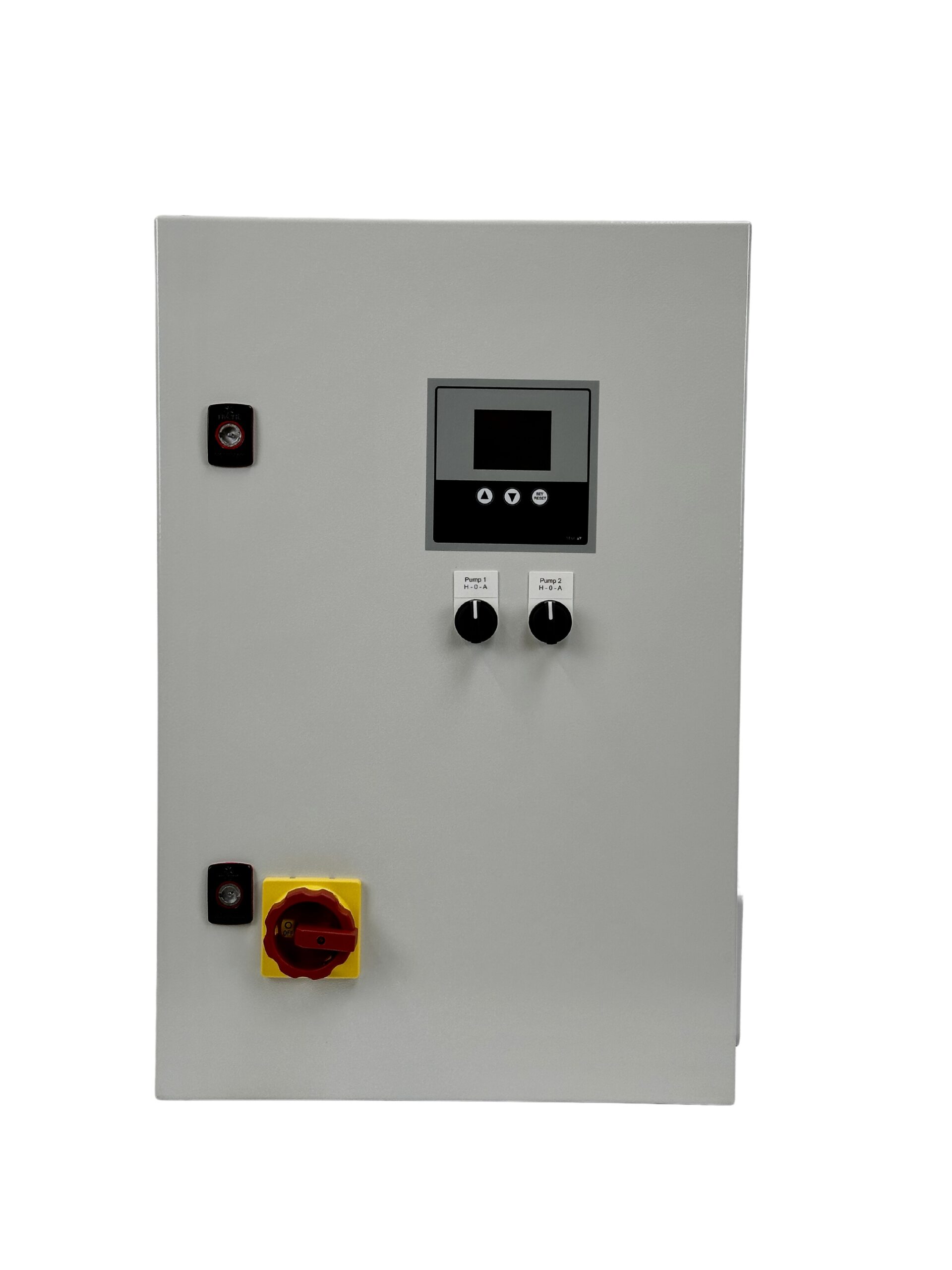

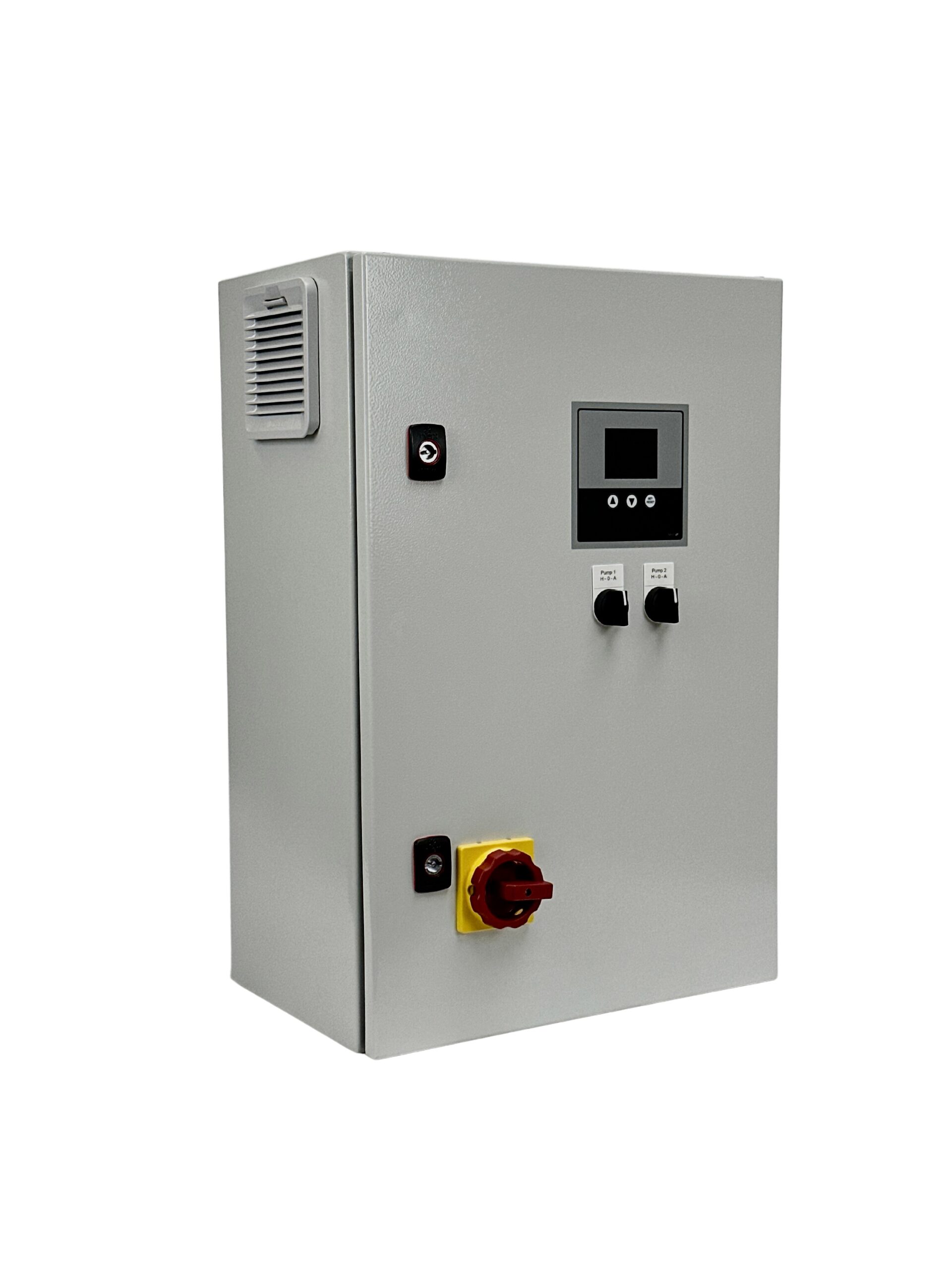

Die MAR v.3 wird im Stahlblechgehäuse mit farbiger Klartextanzeige, Hauptschalter, Sicherungen, Betriebswahlschaltern und umfangreicher Überwachungstechnik aufgebaut.
Technische Daten anzeigen
| Pumpen | 1–3 Pumpen |
| Leistungsbereich | 0,40 kW bis 22 kW |
| Gehäuse | Stahlblechgehäuse IP54 |
| Display | farbige Klartextanzeige mit Tastatur |
| Sensorik | 2× Sensoreingang 4–20 mA |
| Datenlogger | SD-Karte mit Echtzeituhr und Ereignisspeicher |
| Frequenzumrichter | EU-MA-810 mit Netzfilter C2/C3 |
| Kommunikation | Modbus RTU, Modbus TCP/IP, GSM, IXON und LTE optional |
Optionale Anbindung und Fernüberwachung
Die MAR v.3 konzentriert sich auf robuste Standardanwendungen, kann aber optional für Überwachung, Datenabfrage und Fernzugriff erweitert werden.
Verfügbare MAR v.3 Typen
Die MAR v.3 ist als 1-, 2- oder 3-Pumpenanlage verfügbar. Die Zahl am Ende der Typenbezeichnung gibt die Anzahl der Pumpen an.
MAR 400 V · 0,40 bis 22 kW
Standard-Ausführung für 3PH 400 V Pumpenanlagen mit 1 bis 3 Pumpen.
| Leistung | 1 Pumpe | 2 Pumpen | 3 Pumpen |
|---|---|---|---|
| 0,40 kW / 1 A | MAR-0004-1 | MAR-0004-2 | MAR-0004-3 |
| 0,75 kW / 2 A | MAR-0007-1 | MAR-0007-2 | MAR-0007-3 |
| 1,5 kW / 4 A | MAR-0015-1 | MAR-0015-2 | MAR-0015-3 |
| 2,2 kW / 6,5 A | MAR-0022-1 | MAR-0022-2 | MAR-0022-3 |
| 3,0 kW / 7,6 A | MAR-0030-1 | MAR-0030-2 | MAR-0030-3 |
| 4,0 kW / 9 A | MAR-0040-1 | MAR-0040-2 | MAR-0040-3 |
| 5,5 kW / 12 A | MAR-0055-1 | MAR-0055-2 | MAR-0055-3 |
| 7,5 kW / 17 A | MAR-0075-1 | MAR-0075-2 | MAR-0075-3 |
| 11,0 kW / 23 A | MAR-0110-1 | MAR-0110-2 | MAR-0110-3 |
| 15,0 kW / 32 A | MAR-0150-1 | MAR-0150-2 | MAR-0150-3 |
| 22,0 kW / 44 A | MAR-0220-1 | MAR-0220-2 | MAR-0220-3 |
MAR 230 V · 0,75 bis 2,2 kW
Ausführungen für 1PH + N 230 V sind im kleinen Leistungsbereich verfügbar. Auslegung und Typenbezeichnung erfolgen projektbezogen.
Erweiterungen für die MAR v.3
Die MAR v.3 lässt sich mit Kommunikationsmodulen, Relais, Sensorik und Außenschaltschränken projektbezogen erweitern. Der Aufbau entspricht dem Zubehörbereich der MAH-Seite.
Kommunikation & Fernüberwachung
Relais & Signalausgänge
Außenschaltschrank
Sensoren & Anschlusskabel
Dokumente & Unterlagen
Technische Unterlagen zur MAR v.3 Pumpensteuerung.
